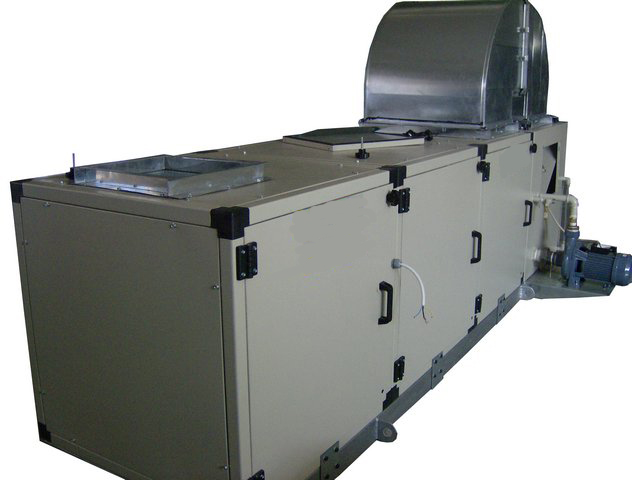

Atık Hava Temizleme Santrali
- Izgara ocakları, lokantalar, restaurant mutfakları, otel mutfakları, yemek fabrikaları, asvalt fabrikaları, tekstil boyama kabinleri gibi atmosfere zehirli, yanıcı gaz ve kötü koku salınımı yapan işletmelerde hava kalitesinin arttırılması ve çevreye daha az zarar verilmesini sağlamak maksadıyla kullanılan cihazlardır.
Çalışma Prensibi:
Atmosfere salınan atık hava ilk önce hava yıkama kabininden geçirilir. Yüksek basınçlı su pompası ve zikzak şeklinde tasarlanan yıkama kanallarına monte edilmiş su fıskiye nozulları sayesinde havada bulunan toz, yağ, duman v.b. maddelerden arındırıldıktan sonra polipropilen damla tutucudan geçirilir. İkinci aşama olarak (U) biçimli su sifonundan geçirilir. Ardından sırayla metal filtre, elyaf filtre ve karbon filtrelerden geçirildikten sonra santral çıkışında otomatik koku sistemleriyle kötü kokulardan arındırılan hava dış ortama bırakılmış olur.
HAVA YIKAMA KABİNİ
2 mm. kalınlığında galvaniz sacdan epoksi boyalı olarak imal edilir. Yüksek basınçlı su pompası ve birbirine zıt açılardan yerleştirilmiş nozullar sayesinde minimum geçirgenlik sağlanır. Kabin tabanına çökelen maddelerin kolay temizlenebilmesi için iki yönlü servis kapakları bulunan kabin üzerinde su seviye göstergesi pompa girişinde pislik tutucu, otomatik su takviyesi için şamandıra tertibatı, tahliye ve by-pass vanaları mevcuttur.
DAMLA TUTUCU VE SU SİFONU
Polipropilen malzemeden imal damla tutuculardan kullanılmaktadır. Damla tutucudan kaçmayı başaran bir kısım su damlacıklarının su sifonu sayesinde filtre hücresine geçişi engellenmiş olur.
FİLTRE HÜCRESİ
İlk önce ince gözenekli metal filtre ve EU–3 kalitesinde elyaf filtre, ardından granül karbon filtreden oluşur.
ASPİRATÖR HÜCRESİ
Filtre hücresinde, damla tutucu ve yıkama kabininin basıncını yenecek şekilde tasarlanmış geriye eğik seyrek kanatlı fanlar kullanılmaktadır. Elektrik motorları, egzost edilen havanın durumuna göre exproof olarak yâda santralin dışına monte edilir.
OTOMATİK KOKU SİSTEMİ
Santral çıkış noktasında havayı kötü kokulardan arındırmak için belli zaman aralıklarında koku püskürtülür. Bu sayede çevreye ve komşularımıza daha az zarar vermiş oluruz.
KONFORMATİK ATIK HAVA TEMİZLEME SANTRALLERİ TEKNİK TABLOSU
| MODEL | KONFORMATİK 3.000 |
KONFORMATİK 5.000 |
KONFORMATİK 7.500 |
KONFORMATİK 10.000 |
| Hava Debisi | 3.000 m³/h | 5.000 m³/h | 7.500 m³/h | 10.000 m³/h |
| Aspiratör Motor Gücü | 2,2 Kw | 3 Kw | 4 Kw | 5,5 Kw |
| Aspiratör Basıncı (Cihaz Dışı) |
600 Pa | 600 Pa | 550 Pa | 550 Pa |
| Pompa Gücü | 0,75 Kw | 1,1 Kw | 1,5 Kw | 2,2 Kw |
| Pompa Basıncı | 25 mm/ss | 25 mm/ss | 30 mm/ss | 30 mm/ss |
| Granül Karbon Filtre Ölçüleri YxGxU |
570x80x570 mm | 670x120x670 mm | 770x200x770 mm | 870x300x870 mm |
| Tel Filtre Ölçüleri YxGxU |
570x80x570 mm | 670x80x670 mm | 770x80x770 mm | 870x80x870 mm |
| Elyaf Filtre Ölçüleri YxGxU |
570x80x570 mm | 670x80x670 mm | 770x80x770 mm | 870x80x870 mm |
| Su Sifonu Yüksekliği | 400 mm | 500 mm | 800 mm | 1000 mm |
| Toplam Güç Girişi | 3,05 Kw | 4,1 Kw | 5,5 Kw | 7,7 Kw |
| Nozul Sayısı | 360 | 420 | 960 | 1.070 |
| Devre Sayısı | 2 | 2 | 4 | 4 |
| Damla Tutucu Ölçüleri YxGxU |
8x31x52 mm | 10x36x62 mm | 12x41x72 mm | 15x51x82 mm |
| Yükseklik | 700 mm | 800 mm | 900 mm | 1000 mm |
| Genişlik | 700 mm | 800 mm | 900 mm | 1000 mm |
| Uzunluk | 2800 mm | 3200 mm | 3600 mm | 4000 mm |
| Ağırlık | 320 Kg | 380 Kg | 450 Kg | 560 Kg |
